Definisi,Fungsi dan Cara Kerja ALU ( Arithmetic Logical Unit )


Definis ALU (Arithmetic Logical Unit)




ALU atau yang biasa disebut dengan Arithmetic Logical Unit adalah suatu komponen dalam sistem komputer yang memiliki berfungsi melakukan operasi perhitungan aritmatika dan logika :Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan, sedangkan contoh operasi logika adalah logika AND dan OR. ALU bekerja besama-sama memori, di mana hasil dari perhitungan di dalamALU di simpan ke dalam memori

ALU terdiri dari dua bagian, yaitu unit arithmetika dan unit logika boolean, yang masing – masing memiliki spesifikasi dan tugas tersendiri. Fungsi-fungsi yang didefinisikan pada ALU adalah Add (penjumlahan), Addu (penjumlahan tidak bertanda), Sub (pengurangan), Subu(pengurangan tidak bertanda), and, or,xor, sll (shift left logical), srl (shift right logical), sra (shift right arithmetic), dan lain-lain.

Perhitungan dalam ALU menggunakan kode biner, yang merepresentasikan instruksi yang akan dieksekusi (opcode) dan data yang diolah (operand). ALU biasanya menggunakan sistem bilangan biner (two’s complement). ALU mendapat data dari register. Kemudian data tersebut diproses dan hasilnya akan disimpan dalam register tersendiri yaitu ALU.


Fungsi ALU (Arithmetic Logical Unit)
Fungsi ALU (Arithmetic Logical Unit)  adalah untuk melakukan suatu proses data yang berbentuk angka dan logika, seperti data matematika dan statistika. ALU terdiri dari register-register untuk menyimpan informasi. Tugas utama dari ALU adalah melakukan perhitungan aritmatika (matematika) dan melakukan keputusan dari operasi sesuai dengan instruksi program yaitu operasi logika (logical operation).  Sirkuit yang digunakan oleh ALU ini disebut dengana dder karena Adder  digunakan untuk memproses operasi aritmetika, maka Adder juga sering disebut rangkaian kombinasional aritmetika. Ada 3 jenis Adder yaitu:

Rangkaian Adder  yang hanya menjumlahkan dua bit disebut Half Adder.

Rangkaian Adder  yang menjumlahkan tiga bit disebut Full Adder.

Rangkaian Adder yang menjumlahkan banyak bit disebut paralel Adder.




Cara kerja ALU (Arithmetic Logical Unit)

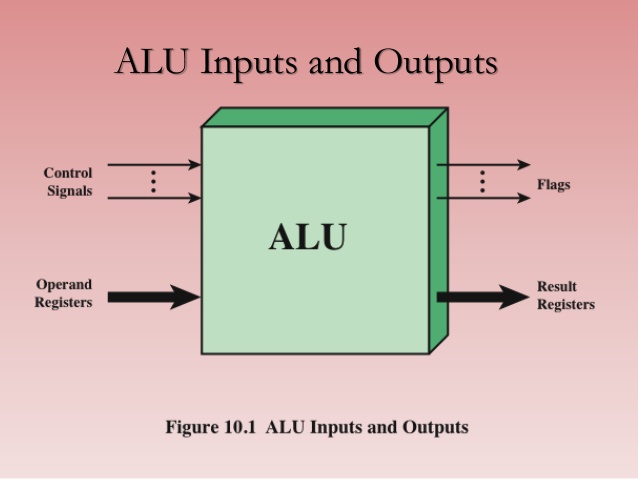

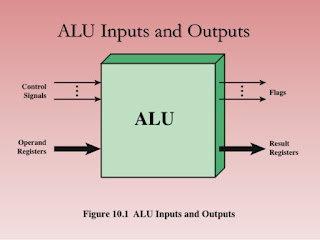

ALU akan bekerja setelah mendapat perintah dari Control Unit yang terletak pada processor. Control Unit akan memberi perintah sesuai dengan komando yang tertulis(terdapat) pada register. Jika isi register memberi perintah untuk melakukan proses penjumlahan, maka PC akan menyuruh ALU untuk melakukan proses penjumlahan. Selain perintah, register pun berisikan operand-operand. Setelah proses ALU selesai, hasil yang terbentuk adalah sebuah register yang berisi hasil atau suatu perintah lainnya. Selain register, ALU pun mengeluarkan suatu flag yang berfungsi untuk memberi tahu kepada kita tentang kondisi suatu processor seperti apakah processor mengalami overflow atau tidak.
